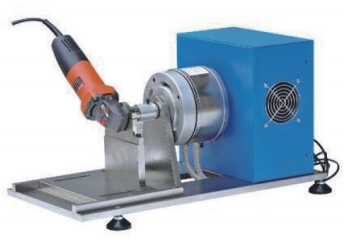

DW 电涡流测功机简介：
1、工作原理：
（1）由电涡流测功机结构图可知，感应子主要由旋转部分和摆动部分（电枢和励磁线圈）组成。转子轴上的感应子形状犹如齿轮，与转子同轴装有一个直流励磁线圈。当励磁线圈组通以直流电流时，其周围便有磁场存在，那么围绕励磁组就产生一闭合磁通。很明显，位于绕组左侧的感应子具有一个极性，右侧具有相反的极性。南峰测功机旋转时，由于磁密值的周期性变化而产生涡流，此涡流产生的磁场同产生它的磁场相互作用，从而产生与被试机反向的制动力矩，使电枢摆动，通过电枢上的力臂，将制动力传给测量装置。
（2）利用涡流产生制动转矩来测量机械转矩的装置。它由电磁滑差离合器（见电磁调速异步电动机）、测力计和测速发电机组成。被测动力机械与电磁滑差离合器的输入轴连接，带动电枢旋转，磁极则被安装其上的测力臂掣住 , 只能在一定范围内摆动一角度 , 配合测力计就可以由此摆动角直接读出电枢与磁极间作用的电磁转矩。略去风摩损耗等测量误差时，此电磁转矩就等于被测动力机械的输出转矩。涡流测功机只能产生制动转矩，不能作为电动机运行。一般用于测量转速上升而转矩下降，或转矩变化而转速基本不变的动力机械。
2、产品特点：
（1）对涡流测功机进行定电流、定速度、定转矩
（2）较高转速约为最大功率的 2.5%
（3）突加负载与突减负载适应性 0.5-1s
（4）结构简单、运行稳定、价格低廉、使用维护方便；
（5）采用水冷却，噪音低、振动小；
（6）输入转速范围宽，可用于变频调速等各类电动机及动力机械的型式试验
3、使用场合：
（1）适用于高转速、大功率动力机械的转矩和功率测量，尤其适用于动力机械的仿真寿命试验及温升试验，如串激电机、三相电机、同步电机、调速电机、电动工具及大功率电机。
（2）电涡流测功机做性能试验、型式试验、研究试验。
2、产品特点：
（1）对涡流测功机进行定电流、定速度、定转矩
（2）较高转速约为最大功率的 2.5%
（3）突加负载与突减负载适应性 0.5-1s
（4）结构简单、运行稳定、价格低廉、使用维护方便；
（5）采用水冷却，噪音低、振动小；
（6）输入转速范围宽，可用于变频调速等各类电动机及动力机械的型式试验
3、使用场合：
（1）适用于高转速、大功率动力机械的转矩和功率测量，尤其适用于动力机械的仿真寿命试验及温升试验，如串激电机、三相电机、同步电机、调速电机、电动工具及大功率电机。
（2）电涡流测功机做性能试验、型式试验、研究试验。
2、产品特点：
（1）对涡流测功机进行定电流、定速度、定转矩
（2）较高转速约为最大功率的 2.5%
（3）突加负载与突减负载适应性 0.5-1s
（4）结构简单、运行稳定、价格低廉、使用维护方便；
（5）采用水冷却，噪音低、振动小；
（6）输入转速范围宽，可用于变频调速等各类电动机及动力机械的型式试验
3、使用场合：
（1）适用于高转速、大功率动力机械的转矩和功率测量，尤其适用于动力机械的仿真寿命试验及温升试验，如串激电机、三相电机、同步电机、调速电机、电动工具及大功率电机。
（2）电涡流测功机做性能试验、型式试验、研究试验。
测功机分为三种冷却模式：
① 若为强制风冷型测功机，测功机内部所带的轴流冷却风扇必须接至～ 220V±10％、50Hz 的电源上，让其正常运转。
② 若为强制气冷型测功机，则必须要求有足够气量的冷却气源，气源必须经除尘、除湿处理后注入测功机背后的气冷接口，气源压力一般在 0.4~0.8×106Pa（4~8Kgf / cm2）。
③ 若为水冷型测功机，则必须要求有相应的水循环冷却系统，水箱里最好采用汽车防冻液，用小水泵将水箱里的防冻液打入测功机背后的进水口，然后再将出水口处用水管连接至水箱，形成冷却循环。水管的连接处必须用生料带包扎好，以免漏液损坏测功机。

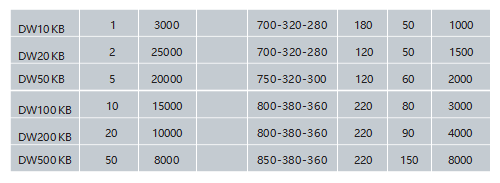

DW 型电涡流测功机产品规格及选型：
